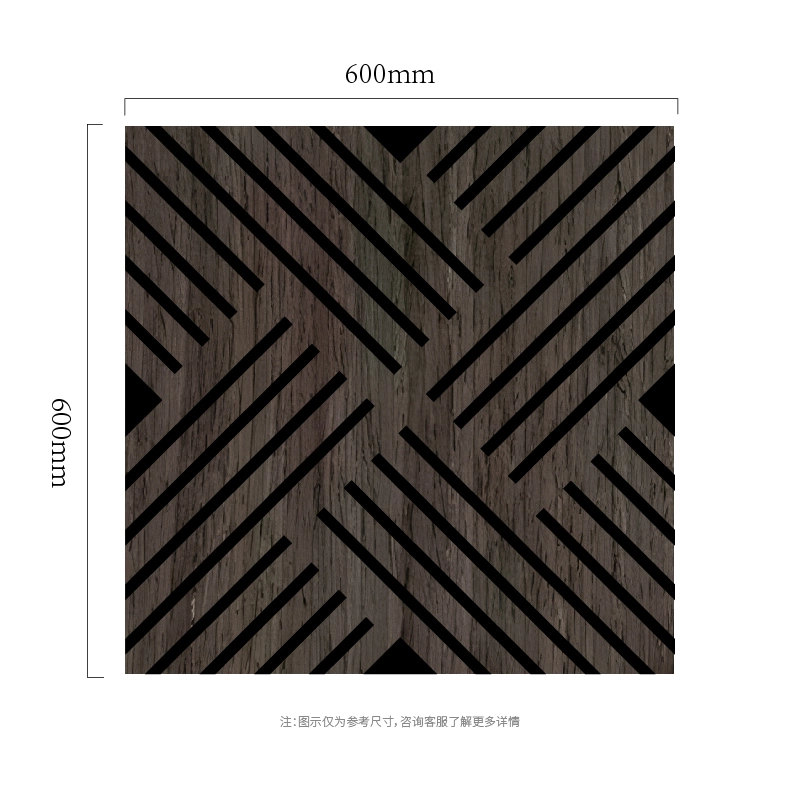

Przekątny panel akustyczny MDF-on-PET o przekroju krzyżowym

Akustyczny panel ścienny Crossline Diagonal MDF-on-PET przekształca cztery ukośne pola listew, które zmieniają kierunek wokół niecentrycznego skrzyżowania, w praktyczny dekoracyjny system ścian akustycznych. Jego kluczowym efektem wizualnym jest silna grafika kierunkowa, która przypomina przecinające się pociągnięcia drewna i tworzy ruch w kwadratowym module. Zamiast polegać na drukowanej powierzchni w celu stworzenia wzoru, pierwszy plan jest tworzony z prawdziwych komponentów MDF obrabianych na sprzęcie CNC, podczas gdy podłoże z włókien poliestrowych pozostaje widoczne w przestrzeniach negatywowych. Ta dwuwarstwowa relacja zapewnia głębię ściany, cień i kontrast materiału, zachowując jednocześnie funkcję akustyczną podłoża PET. Model ten najlepiej rozumieć jako system dekoracyjny zdefiniowany przez CNC, a nie jako stałą płytkę magazynową. Jego wartość wynika z relacji pomiędzy geometrią wyciętej płyty MDF, widocznym tłem z włókien poliestrowych i sposobem koordynacji modułów na ścianie projektowej.

Podstawowe zalety projektu

• Tożsamość wzoru: geometrię Crossline Diagonal można natychmiast odróżnić od standardowych paneli akustycznych z prostymi listwami i można ją wykorzystać jako charakterystyczny znak wizualny projektu.

• Powtarzalność CNC: kąt przekątnej, szerokość listwy, położenie przecięcia i lustrzane warianty lewy/prawy można dostosować w ścieżce CAD, a następnie konsekwentnie odtwarzać w produkcji seryjnej.

• Warstwowy wygląd: dekoracyjna powierzchnia MDF tworzy pierwszy plan, podczas gdy odsłonięte włókno poliestrowe staje się celowym tłem, a nie ukrytym podłożem.

• Elastyczność wymiarowa: gotowy rozmiar jest określany na podstawie wzoru i projektu ściany, a nie jednego stałego formatu magazynowego, dzięki czemu seria nadaje się do modułów kwadratowych, wysokich, prostokątnych i nieregularnych.

• Przebieg projektu B2B: rysunki, zatwierdzenie próbek, kierunek wzoru i numeracja modułów można potwierdzić przed produkcją masową, aby zmniejszyć niejednoznaczność instalacji.

Konstrukcja i produkcja CNC

Produkcja rozpoczyna się od potwierdzenia geometrii wektora/CAD, a następnie następuje obróbka CNC warstwy dekoracyjnej MDF. Proces ten umożliwia powtarzanie zakrzywionych, zakrzywionych i nieregularnych elementów bez konieczności ręcznego cięcia. Gotową kompozycję łączy się z podłożem akustycznym PET, dzięki czemu odsłonięte tło staje się częścią projektu.

W przypadku akustycznego panelu ściennego Crossline Diagonal MDF-on-PET przegląd produkcji powinien skupiać się szczególnie na kącie przekątnej, szerokości listew, położeniu przecięcia i lustrzanych wariantach lewego/prawego. To właśnie te zmienne najprawdopodobniej zmienią wizualny charakter tego modelu. Tam, gdzie występują wąskie mostki, małe narożniki lub spiczaste elementy, przed zwolnieniem ilości produkcyjnej należy sprawdzić rysunek pod kątem praktycznej obróbki CNC i obsługi.

Dane techniczne i opcje zamawiania

Projekt Zastosowanie i zalecane zastosowania

Akustyczny panel ścienny Crossline Diagonal MDF-on-PET nadaje się do sal konferencyjnych kadry kierowniczej, ścian medialnych, salonów coworkingowych i współczesnych stref recepcyjnych w biurach. Projekt można wykorzystać jako powtórzenie na całej ścianie, obramowaną wstawkę akustyczną lub zlokalizowany panel funkcyjny. Jeżeli wzór jest kierunkowy, rysunek instalacyjny powinien oznaczać orientację każdego modułu. Pozwala to uniknąć przypadkowych odwróceń i zapewnia ciągłość linii wizualnych w szwach.

Najważniejszym punktem planowania dla tego modelu jest rytm diagonalny krzyżowy. Projektanci powinni zdecydować, czy wzór będzie się powtarzał identycznie, odbijał wokół linii środkowej, obracał się między modułami, czy też kończył się jako nieregularny element. Decyzję tę należy odzwierciedlić na rysunku warsztatowym, aby ostateczna ściana wyglądała na zamierzoną, a nie zmontowaną z niepowiązanych ze sobą paneli.

Typowy scenariusz zastosowania

Ściana medialna w sali konferencyjnej zarządu

Zainstaluj panele Crossline Diagonal za główną ścianą ekspozycyjną, tak aby ukośne pola były odzwierciedlone wokół linii środkowej pomieszczenia. Zmiana kierunku pomaga wykadrować ekran bez dodawania osobnej ramki. Ciemne lub średnie odcienie MDF mogą sprawić, że wzór będzie odczytywany jako precyzyjna grafika architektoniczna, a nie konwencjonalna ściana z listew.

Ten scenariusz stanowi raczej zalecenie projektowe niż oświadczenie dotyczące ukończonego projektu SHIPO. W przypadku publikacji na stronie internetowej można ją później zastąpić zweryfikowaną sprawą klienta, fotografią instalacji, informacjami o kraju/rynku i mierzalnymi danymi projektu, jeśli materiały te będą dostępne.

Dostosowanie i wsparcie projektu

Akustyczny panel ścienny Crossline Diagonal MDF-on-PET można opracować na podstawie standardowego wzoru referencyjnego lub dostosować do wymagań projektu. Podstawowymi zmiennymi umożliwiającymi dostosowanie w przypadku tego projektu są kąt przekątnej, szerokość listew, położenie skrzyżowania oraz lustrzane warianty lewy/prawy. Standardowe grubości podłoża z włókien poliestrowych wynoszą 5 mm i 9 mm, natomiast warstwa dekoracyjna MDF ma zwykle grubość 9 mm i w razie potrzeby może być produkowana w innych grubościach. Wymiary gotowego panelu nie są ograniczone do rysunku referencyjnego: SHIPO może sprawdzić wymiary ścian, wymagane podziały modułów i zakończenia wzorów przed zatwierdzeniem pliku produkcyjnego. Jako dostawca, fabryka i producent paneli akustycznych w Chinach, SHIPO jest przygotowana na masowe zamówienia B2B, przy minimalnej ilości zamówienia wynoszącej 400 sztuk na projekt.

Zalecany proces przedprodukcyjny

• Wyślij elewację ściany, docelowy rozmiar wykończenia i preferowany numer produktu.

• Potwierdź skalę wzoru Crossline Diagonal i zmienne specyficzne dla projektu: kąt przekątnej, szerokość lameli, położenie przecięcia i lustrzane warianty lewy/prawy.

• Potwierdź grubość podłoża PET (5 lub 9 mm), grubość MDF (standardowa lub niestandardowa 9 mm) i zatwierdzoną próbkę powierzchni/wykończenia MDF.

• Zatwierdź rysunek CAD/składowy i, jeśli to konieczne, jedną próbkę fizyczną przed produkcją seryjną.

• W przypadku projektów kierunkowych lub wielomodułowych użyj numerów paneli i znaków orientacyjnych, aby ułatwić instalację na miejscu.

Często zadawane pytania

P. Czy kierunek przekątnej może być odzwierciedlony dla lewego i prawego panelu?

Tak. Lustrzane pliki CNC są szczególnie przydatne w przypadku ekranów, drzwi lub centralnych logo. Numeracja modułów na rysunku warsztatowym pomaga instalatorom zachować zamierzoną kolejność.

P. Czy ten projekt nadaje się do dużej, ciągłej ściany?

Tak. Wzór sprawdza się dobrze w przypadku powtarzających się rzędów, ale najbardziej kontrolowany wynik można uzyskać, planując z wyprzedzeniem rotację i położenie szwów. SHIPO może wyprodukować wiele wariantów kierunkowych z jednej rodziny projektów.

P. Czy można zwiększyć rozstaw listew, aby uzyskać prostszy wygląd?

Tak. Zarówno szerokość pasma litego MDF, jak i odsłoniętą szczelinę PET można regulować w ścieżce CAD. Próbka jest zalecana, gdy odległość oglądania jest bardzo krótka lub bardzo długa.

Zapytanie i współpraca

Skontaktuj się z SHIPO, aby uzyskać próbki, przegląd rysunków, dostosowanie rozmiaru lub wycenę zbiorczą dla akustycznego panelu ściennego Crossline Diagonal MDF-on-PET. Aby otrzymać dokładną ofertę, prześlij docelowe wymiary ściany, wymaganą ilość, grubość podłoża PET, grubość MDF, preferowane wykończenie oraz dowolny dostępny plik wzoru CAD/wektorowego. SHIPO może następnie ocenić geometrię Crossline Diagonal, potwierdzić możliwe do wyprodukowania szczegóły i przygotować rozwiązanie produkcyjne dla zamówień od 400 sztuk na projekt.
