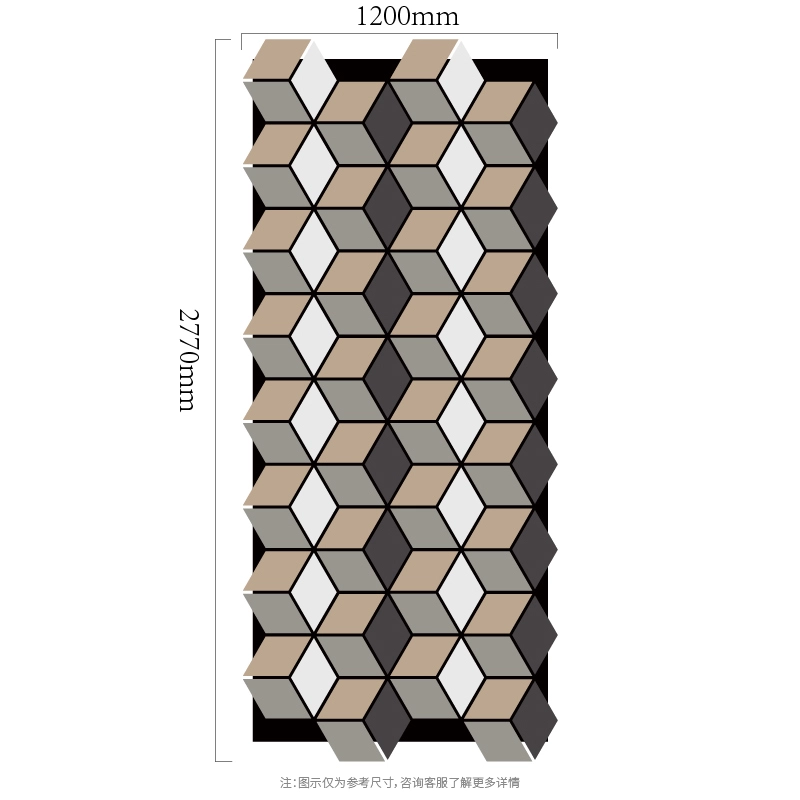

Modułowy panel akustyczny MDF-on-PET z kolumną 3D Cube

Modułowy akustyczny panel ścienny MDF-on-PET 3D Cube Column przekształca powtarzające się izometryczne powierzchnie sześcianu zmontowane w wysoką kolumnę geometrycznych modułów o otwartych krawędziach w praktyczny dekoracyjny system ścian akustycznych. Jego kluczowym efektem wizualnym jest wyraźna trójwymiarowa iluzja utworzona z płaskich, wycinanych CNC elementów MDF na kontrastującym PET. Zamiast polegać na drukowanej powierzchni w celu stworzenia wzoru, pierwszy plan jest tworzony z prawdziwych komponentów MDF obrabianych na sprzęcie CNC, podczas gdy podłoże z włókien poliestrowych pozostaje widoczne w przestrzeniach negatywowych. Ta dwuwarstwowa relacja zapewnia głębię ściany, cień i kontrast materiału, zachowując jednocześnie funkcję akustyczną podłoża PET. Model ten najlepiej rozumieć jako system dekoracyjny zdefiniowany przez CNC, a nie jako stałą płytkę magazynową. Jego wartość wynika z relacji pomiędzy geometrią wyciętej płyty MDF, widocznym tłem z włókien poliestrowych i sposobem koordynacji modułów na ścianie projektowej.

Podstawowe zalety projektu

• Tożsamość wzoru: geometrię kolumny 3D Cube można od razu odróżnić od standardowych paneli akustycznych z prostymi listwami i można ją wykorzystać jako charakterystyczny znak wizualny konkretnego projektu.

• Powtarzalność CNC: skalę sześcianu, przypisanie koloru powierzchni, szerokość kolumny i całkowitą wysokość kompozycji można dostosować w ścieżce CAD, a następnie konsekwentnie odtwarzać do produkcji seryjnej.

• Warstwowy wygląd: dekoracyjna powierzchnia MDF tworzy pierwszy plan, podczas gdy odsłonięte włókno poliestrowe staje się celowym tłem, a nie ukrytym podłożem.

• Elastyczność wymiarowa: gotowy rozmiar jest określany na podstawie wzoru i projektu ściany, a nie jednego stałego formatu magazynowego, dzięki czemu seria nadaje się do modułów kwadratowych, wysokich, prostokątnych i nieregularnych.

• Przebieg projektu B2B: rysunki, zatwierdzenie próbek, kierunek wzoru i numeracja modułów można potwierdzić przed produkcją masową, aby zmniejszyć niejednoznaczność instalacji.

Konstrukcja i produkcja CNC

Produkcja rozpoczyna się od potwierdzenia geometrii wektora/CAD, a następnie następuje obróbka CNC warstwy dekoracyjnej MDF. Proces ten umożliwia powtarzanie zakrzywionych, zakrzywionych i nieregularnych elementów bez konieczności ręcznego cięcia. Gotową kompozycję łączy się z podłożem akustycznym PET, dzięki czemu odsłonięte tło staje się częścią projektu.

W przypadku modułowego akustycznego panelu ściennego MDF-on-PET 3D Cube Column przegląd produkcji powinien skupiać się szczególnie na skali sześcianu, przypisaniu kolorów powierzchni, szerokości kolumny i całkowitej wysokości kompozycji. To właśnie te zmienne najprawdopodobniej zmienią wizualny charakter tego modelu. Tam, gdzie występują wąskie mostki, małe narożniki lub spiczaste elementy, przed zwolnieniem ilości produkcyjnej należy sprawdzić rysunek pod kątem praktycznej obróbki CNC i obsługi.

Dane techniczne i opcje zamawiania

Projekt Zastosowanie i zalecane zastosowania

Modułowy akustyczny panel ścienny MDF-on-PET 3D Cube Column nadaje się do salonów firmowych, wejść na wystawy, biur technologicznych, przestrzeni eventowych i akcentów w holach o podwójnej wysokości. Projekt można wykorzystać jako powtórzenie na całej ścianie, obramowaną wstawkę akustyczną lub zlokalizowany panel funkcyjny. Jeżeli wzór jest kierunkowy, rysunek instalacyjny powinien oznaczać orientację każdego modułu. Pozwala to uniknąć przypadkowych odwróceń i zapewnia ciągłość linii wizualnych w szwach.

Najważniejszym punktem planowania dla tego modelu jest rytm kolumnowy 3D sześcianu. Projektanci powinni zdecydować, czy wzór będzie się powtarzał identycznie, odbijał wokół linii środkowej, obracał się między modułami, czy też kończył się jako nieregularny element. Decyzję tę należy odzwierciedlić na rysunku warsztatowym, aby ostateczna ściana wyglądała na zamierzoną, a nie zmontowaną z niepowiązanych ze sobą paneli.

Typowy scenariusz zastosowania

Funkcja wejścia do salonu technologicznego

Ustaw kolumnę 3D Cube obok portalu wejściowego lub ekranu cyfrowego, tak aby płaszczyzny izometryczne wyglądały na wystawane ze ściany. Wiele odcieni MDF może wzmocnić iluzję sześcianu, przypisując wartości jasne, średnie i ciemne różnym ścianom. Wysoki format sprawdza się szczególnie dobrze tam, gdzie wąska zatoka architektoniczna wymaga większej obecności wizualnej.

Ten scenariusz stanowi raczej zalecenie projektowe niż oświadczenie dotyczące ukończonego projektu SHIPO. W przypadku publikacji na stronie internetowej można ją później zastąpić zweryfikowaną sprawą klienta, fotografią instalacji, informacjami o kraju/rynku i mierzalnymi danymi projektu, jeśli materiały te będą dostępne.

Dostosowanie i wsparcie projektu

Modułowy akustyczny panel ścienny MDF-on-PET 3D Cube Column można opracować na podstawie standardowego wzoru referencyjnego lub dostosować do wymagań projektu. Podstawowymi zmiennymi dostosowywania tego projektu są skala sześcianu, przypisanie koloru powierzchni, szerokość kolumny i całkowita wysokość kompozycji. Standardowe grubości podłoża z włókien poliestrowych wynoszą 5 mm i 9 mm, natomiast warstwa dekoracyjna MDF ma zwykle grubość 9 mm i w razie potrzeby może być produkowana w innych grubościach. Wymiary gotowego panelu nie są ograniczone do rysunku referencyjnego: SHIPO może sprawdzić wymiary ścian, wymagane podziały modułów i zakończenia wzorów przed zatwierdzeniem pliku produkcyjnego. Jako dostawca, fabryka i producent paneli akustycznych w Chinach, SHIPO jest przygotowana na masowe zamówienia B2B, przy minimalnej ilości zamówienia wynoszącej 400 sztuk na projekt.

Zalecany proces przedprodukcyjny

• Wyślij elewację ściany, docelowy rozmiar wykończenia i preferowany numer produktu.

• Potwierdź skalę wzoru 3D Cube Column i zmienne specyficzne dla projektu: skalę sześcianu, przypisanie koloru powierzchni, szerokość kolumny i całkowitą wysokość kompozycji.

• Potwierdź grubość podłoża PET (5 lub 9 mm), grubość MDF (standardowa lub niestandardowa 9 mm) i zatwierdzoną próbkę powierzchni/wykończenia MDF.

• Zatwierdź rysunek CAD/składowy i, jeśli to konieczne, jedną próbkę fizyczną przed produkcją seryjną.

• W przypadku projektów kierunkowych lub wielomodułowych użyj numerów paneli i znaków orientacyjnych, aby ułatwić instalację na miejscu.

Często zadawane pytania

P. Czy efekt 3D jest fizycznie wzmocniony na wielu poziomach?

Wizualny efekt sześcianu wynika przede wszystkim z geometrii i kontrastujących powierzchni MDF zainstalowanych na podłożu PET. Wszelkie rzeczywiste narosty zależą od potwierdzonej konstrukcji i grubości płyty MDF.

P. Czy ściany sześcianu mogą mieć trzy różne wykończenia?

Tak. Specyfikacja trójkolorowa może poprawić iluzję izometryczną. Odwzorowanie wykończenia należy potwierdzić opisaną próbką lub rysunkiem.

P. Czy wysoką kompozycję można podzielić na sekcje ułatwiające transport?

Tak. Duże projekty można podzielić na skoordynowane moduły. Miejsca szwów należy układać wzdłuż geometrycznych połączeń, aby były mniej widoczne po montażu.

Zapytanie i współpraca

Skontaktuj się z firmą SHIPO w celu uzyskania próbek, przeglądu rysunków, dostosowania rozmiaru lub wyceny zbiorczej modułowego akustycznego panelu ściennego MDF-on-PET 3D Cube Column. Aby otrzymać dokładną ofertę, prześlij docelowe wymiary ściany, wymaganą ilość, grubość podłoża PET, grubość MDF, preferowane wykończenie oraz dowolny dostępny plik wzoru CAD/wektorowego. SHIPO może następnie ocenić geometrię kolumny 3D Cube, potwierdzić możliwe do wyprodukowania szczegóły i przygotować rozwiązanie produkcyjne dla zamówień od 400 sztuk na projekt.
